Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1 (ополаскивание, розлив, укупорка)

Машина предназначена для автоматического ополаскивания и наполнения алюминиевых банок емкостью 0,5л, 0,45л, 0,33л пивом, газированными напитками с дальнейшим завальцовкой крышкой формата 202.

Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1 (ополаскивание, розлив, укупорка)

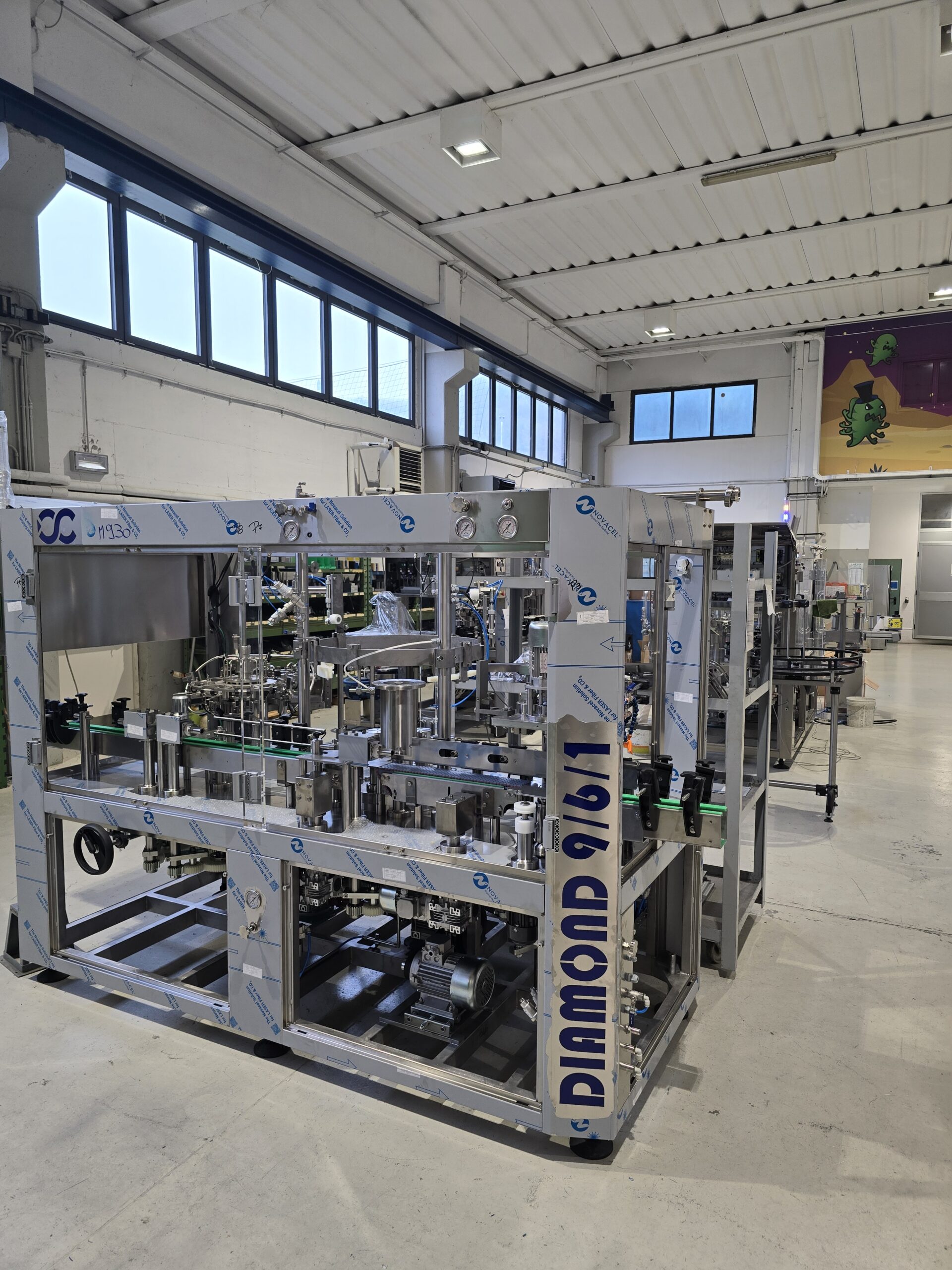

Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1
Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1
Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1
Триблок розлива пива в алюминиевые банки DIAMOND 9/6/1

  • Машина была специально спроектирована и построена для облегчения эксплуатации и мойки, оперативной смены форматов и упрощения технического обслуживания.

  • Машина состоит из каркаса из нержавеющей стали AISI 304 имеющего трубчатую структуру и стальных плит. После сборки машина покрывается защитными панелями из нержавеющей стали AISI 304 и оснащается специальными ножками для регулировки высоты и выравнивания положения триблока. Все панели механически блокируются, но легко демонтируются при необходимости обслуживании внутренних деталей триблока.

  • Внутри основания машины располагаются моторные узлы, а также механизмы для регулировки высоты турели ополаскивания, розлива и укупоривания крышкой (регулировка машины может выполняться либо вручную, либо при помощи электроники — в зависимости от комплектации).

  • Привод машины осуществляется при помощи зубчатых шестерней, выполненных из стали и полиамида и собранны таким образом, чтобы не было контактов стальных частей между собой. В этом случае наблюдается максимальное отсутствие шума.

  • Безопасность рабочей части машины обеспечивается рамами из нержавеющей стали и прозрачным пластиком позволяющим осуществлять оператору постоянный визуальный контроль над работой триблока. В отличие от боковых верхних рам, фронтальные и задние верхние рамы открываются и оснащены автоматической системой остановки машины при открытии дверей.

  • Машина оснащена микровыключателями для немедленной остановки машины в случае неправильного расположения бутылок в триблоке или использовании бутылок иного формата отличного от формата, для которого была оборудована машина

  • В случае аварийной ситуации срабатывает система автоматической остановки карусели отвечающей за вращение верхней части машины, где установлены пневматические цилиндры поднятия бутылок.

  • Электрический пульт управления с контроллером, инвертором и дисплеем интегрирован в безопасный корпус и управляется низковольтным напряжением. С помощью инвертора выполняется плавная регулировка скорости машины.

  • Алфавитно-цифровые показатели на дисплее (сенсорный экран Touch Screen устанавливается по дополнительному согласованию) позволяют визуализировать всю информацию по бутылкам, находящимся в машине, а также любых аварийных ситуациях на данном оборудовании (открытые кожухов безопасности, отсутствие бутылок на входе в машину, переполнение бутылок на выходе из машины и т.п.).

  • Контроллер позволяет программировать все необходимые функции для правильной эксплуатации триблока.

  • Электрическая система и пульт управления спроектирована и изготовлена в соответствии с нормами стран Европейского Союза (UE).

Модель: Изобарный моноблок розлива модель DIAMOND 9/6/1
Производительность: 1 200 банок /час (максимум по 0,45 л)
Продукт: Пиво, энергетические напитки, газированные сладкие напитки
Температура налива: +0°/+4°C
Напряжение: 400В /3 фазы /50Гц. + Neutral + earth wire (нейтральное заземление)
Направление вращения: по часовой стрелке (справа налево)
Высота рабочей поверхности: 1.000 +/− 50 мм
Конвейерная лента: 100 x 100 мм

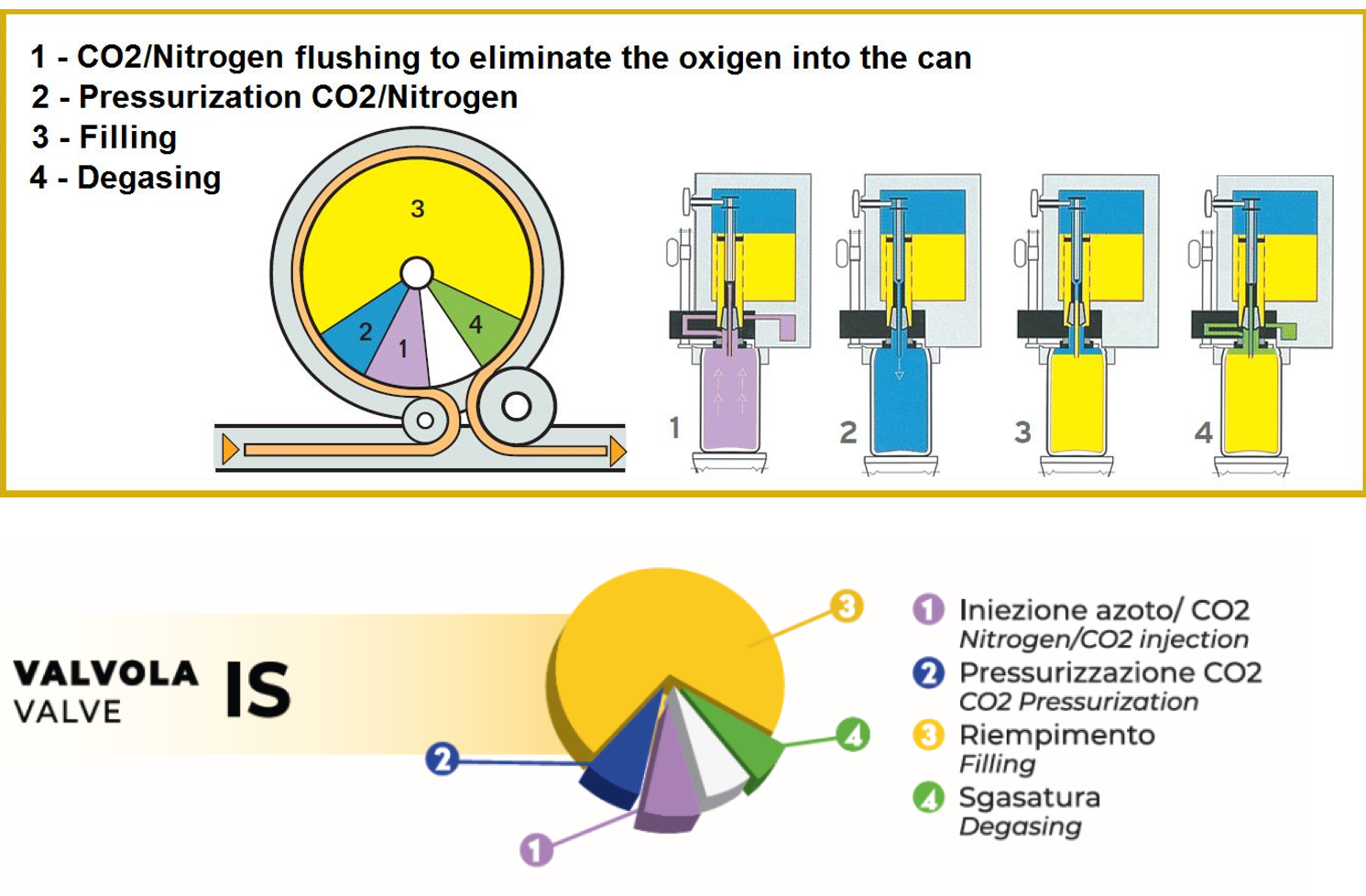

Циклы налива продукта в триблоке розлива Diamond 9/6/1

Рис. Циклы налива продукта в триблоке розлива DIAMOND 9/6/1

Комплектация триблока розлива пива в алюминиевую банку 0,45 л:

  • Базовое оснащение триблока налива пива: цилиндрическая алюминиевая банка ёмкостью 0,45 л BALL (крышка формата 202.

  • Фиксируемые ополаскивающее форсунки – простая обработка 9-ю форсунками.

  • Рабочие трубки на ополаскивающей турели из нержавеющей стали AISI 304.

  • Система «НЕТ бутылки – НЕТ распыления воды».

  • Машина розлива пива в алюминиевые банки DIAMOND 9/6/1 оснащена: 6 клапанами розлива с функцией предварительной продувкой инертным газом / CO2.

  • Бак наполнителя, протестированный под высоким давлением. Бак изготовлен из нержавеющей стали AISI 304 и внутренняя поверхность бака полностью зеркально отполирована, что позволяет легко и безопасно проводить стерилизацию.

  • Закаточная машина, 1-головочная, применяется для закатки крышек на алюминиевые банки 0,45 л.

  • Ручной подъем турели ополаскивания, розлива и турелей укупоривания.

В комплектации:

  • система контроля отсутствия бутылок на входе и переполнения бутылок на выходе из триблока;

  • комплект фальш-бутылок для CIP мойки для блока розлива (6 шт.);

  • форсунки водянного душа (на выходе с машины);

  • комплект наливных трубок (6 шт.);

  • дополнительный кулачок для CIP (удерживает открытыми выпускные клапаны CO2);

  • увеличенный магазин крышек (2500 шт.);

  • закаточная машина, 1-головочная, применяется для закатки крышек на алюминиевые банки 0,45 л;

  • удаленный доступ Teleservice Kit.

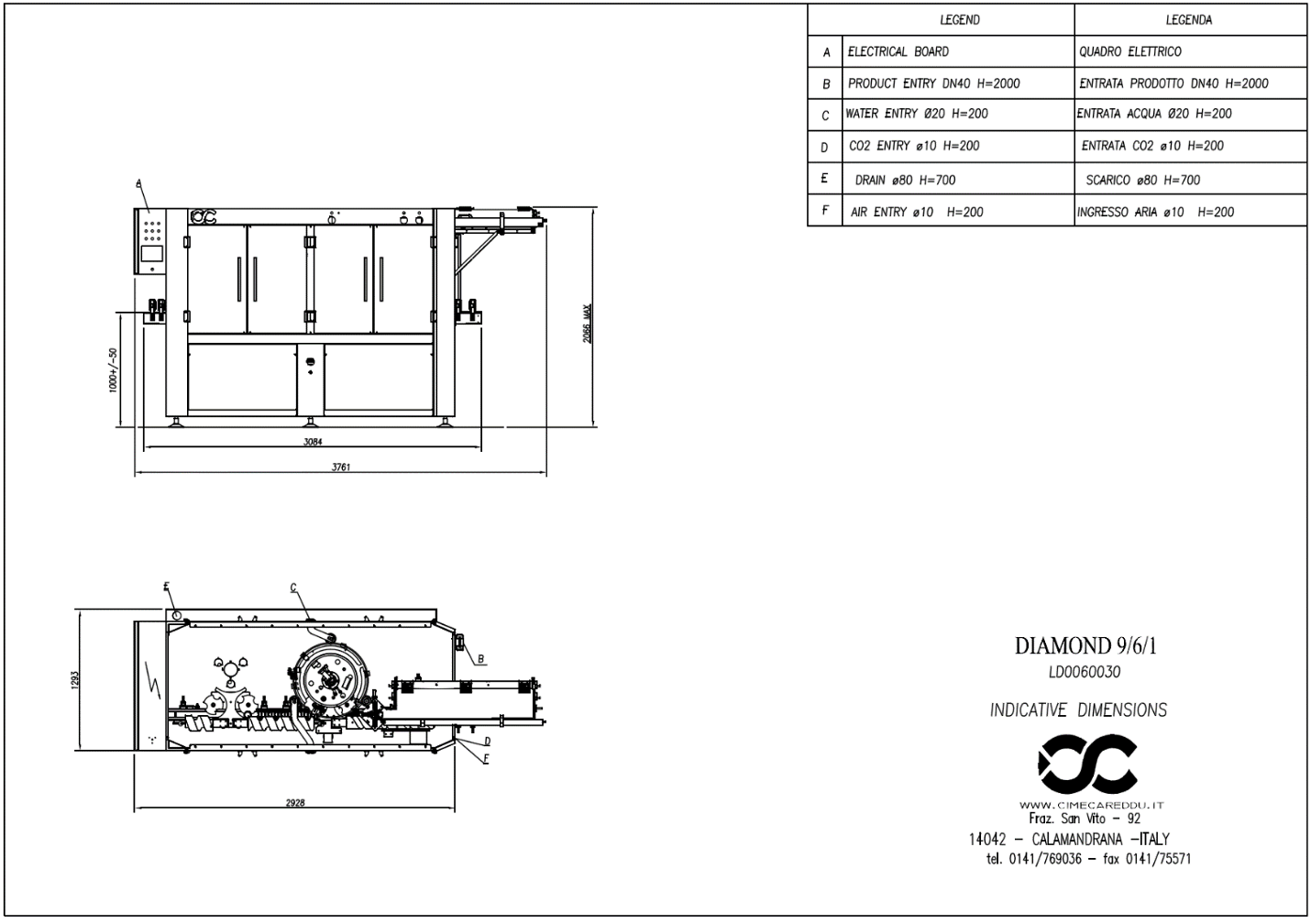

Чертеж машины розлива пива в алюминиевую банку 450 мл с указанием габаритов

Рис. Чертеж машины розлива пива в алюминиевую банку 450 мл с указанием габаритов
